CFLUX-1 — Otomatik Toprak CO₂ Akı Sistemi
Uzun süreli, insansız saha kurulumları için tasarlanmış, entegre CO2/H2O gaz analizörlü, tam otomatik toprak solunumu (soil CO2 efflux) istasyonu. Opsiyonel CPY-5 kanopi haznesiyle düşük bitki örtüsünde net kanopi CO2 akısı da ölçülebilir.

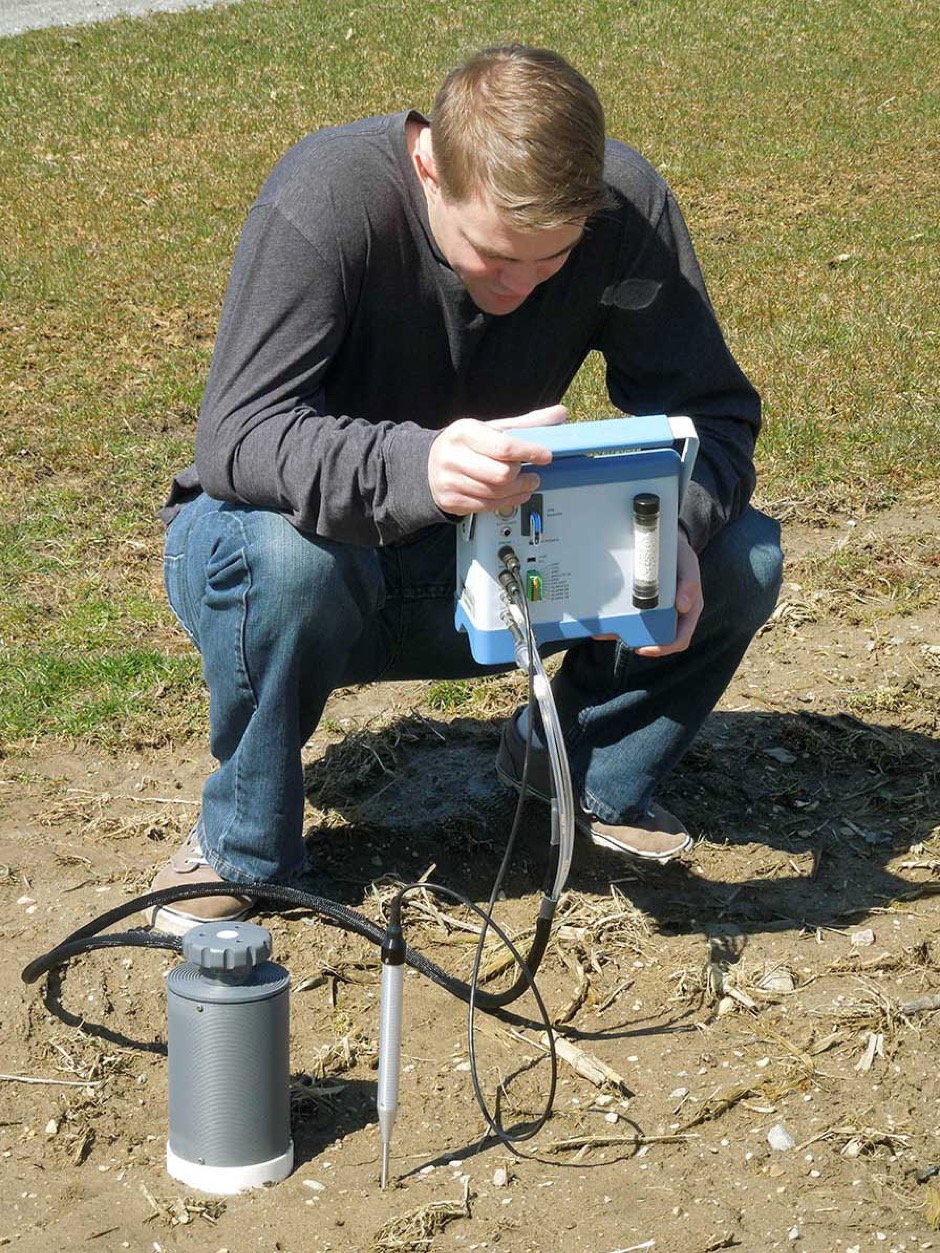

CFLUX-1, uzun süreli dağıtım ve insansız (unattended) çalışma için tasarlanmış, kendi kendine yeten bir toprak CO2 akı (soil respiration) sistemidir. Hem mekânsal hem de zamansal analiz için idealdir — tüm temel bileşenler tek bir istasyonda birleştirildiğinden, sistemlerin sahada konuşlandırılabileceği yer konusunda sınır yoktur.
Dahili CO2 & H2O Gaz Analizörleri
Her CFLUX-1 sisteminde CO2 ve H2O için entegre, hassas, non-dispersive infrared gaz analizörleri bulunur. Her sistemdeki iki bağımsız infrared analizör, sistemin sahada konumlandırıldığı yer fark etmeksizin hassas ölçüm ve hızlı tepki süresi sağlar — hazneler, analizörler ve çoklayıcı (multiplexer) cihazlar arasındaki uzun mesafelerden kaynaklanan sorunları ortadan kaldırır. Dayanıklı, su geçirmez muhafaza; dahili gaz analizörlerini, elektroniği ve terminal blok bağlantılarını korur. Sisteme entegre Auto-Zero özelliği, sahada yeniden kalibrasyon ihtiyacını ortadan kaldırır ve hızlı ısınma, değişen ortam koşullarına uyum, hem CO2 hem H2O için mükemmel kararlılık ve doğruluk sağlar.
Toprak Solunum Haznesi
Büyük hemisferik hazne (2500 cm³), tekdüze hava karışımı ve hassas toprak CO2 akı ölçümü sağlayacak şekilde tasarlanmıştır. Kullanıcı tarafından etkinleştirilip devre dışı bırakılabilen ayarlanabilir dahili karıştırma fanı, hazne içindeki hava sirkülasyonunu artırır. Hazne içi hava ile ortam havası arasındaki basıncı dengeleyen özel bir havalandırma sistemi bulunur. Güç verimli bir aktüatör ve elektronik, haznenin kullanıcı tanımlı zaman aralıklarında açılıp kapanmasını kontrol eder. Dört ayarlanabilir ayak, haznenin saha koşullarında kolayca konuşlandırılmasını sağlar.
Toprak Nemi & Sıcaklığı
CFLUX-1'de, piyasada bulunan sensörlerle kullanılmak üzere bir SDI-12 girişi ve bir analog giriş (0-1V) bulunur; toprak nemi ve sıcaklığı akı verisiyle birlikte ölçülüp kaydedilebilir. Stevens HydraProbe II, tak-çalıştır opsiyonel bir sensör olarak (ayrı satılır) bu amaçla kullanılabilir.
WiFi & Veri Depolama
Dahili WiFi erişim noktası, sistemin telefon veya bilgisayardan uzaktan kurulumu ve izlenmesi için kullanılır; bir router ile yerel bir bilgisayara bağlandığında, internet erişimi olan her yerden izlenebilir. Sistem, veri ve sensör bilgilerini doğrudan bir USB flash belleğe kaydeder; gerekirse harici bir data logger'a da kolayca kayıt yapılabilir.
Yüksek CO2 Ortamları için Genişletilmiş Ölçüm Aralığı
CFLUX-1, volkanik alanlar gibi yüksek CO2 ortamlarındaki toprak CO2 akı ölçümleri için 30.000 ppm'e kadar kalibre edilebilir.
Opsiyonel Aksesuar: CPY-5 Kanopi Asimilasyon Haznesi
CFLUX-1 için opsiyonel CPY-5 kanopi asimilasyon haznesi (167 cm² açık alan) takıldığında, sistem düşük bitki örtüsünde net kanopi CO2 akısı ölçümü için de kullanılabilir — böylece hem toprak solunumu hem de düşük vejetasyonun net CO2 alışverişi aynı platform ailesiyle izlenebilir.
EGM-5 Toprak Solunum Seti ile Karşılaştırma
Sitemizde zaten yer alan EGM-5 Toprak Solunum Seti (SRC-2), taşınabilir ve elle yapılan hızlı saha taraması ölçümleri için idealdir. CFLUX-1 ise bunun aksine sabit, insansız ve uzun süreli izleme için tasarlanmıştır — aynı ürün ailesinin farklı bir kullanım senaryosuna hizmet eder, EGM-5'in yerini almaz.
Uygulamalar
- Uzun süreli, insansız toprak CO2 akı (soil respiration) izleme
- Mekânsal ve zamansal toprak solunumu araştırmaları
- Karbon akısı gözlem ağları (flux network) istasyonları
- Volkanik/jeotermal alanlarda yüksek CO2 ortamı izlemesi
- CPY-5 opsiyonuyla düşük bitki örtüsünde net kanopi CO2 akısı ölçümü
| Analiz Yöntemi | İki bağımsız non-dispersive infrared analizör (CO2 ve H2O), mikroişlemci kontrollü lineerizasyon |
|---|---|
| CO2 Ölçüm Aralığı | 0-2000 µmol/mol (standart); yüksek CO2 ortamları için 30.000 ppm'e kadar kalibre edilebilir |
| CO2 Hassasiyeti (Precision) | 1 µmol/mol |
| H2O Aralığı | 0-75 mb (hassasiyet 0,1 mb) |
| Basınç Kompanzasyon Aralığı | 55-115 kPa |
| Mutlak Doğruluk | Kalibrasyon aralığında span konsantrasyonunun <%1'i (kalibrasyon karışımının doğruluğuyla sınırlı) |
| Doğrusallık | Aralık boyunca <%1 |
| Kararlılık | Düzenli aralıklarla Auto-Zero (numune hücresi kirlenmesi, kaynak/dedektör yaşlanması ve elektronik değişimlerini düzeltir) |
| Isınma Süresi | Yaklaşık 15 dakika |
| Örnekleme Hızı | 10 Hz |
| Örnekleme Pompası | Dahili, 200-500 cc/dk (dahili elektronik akış sensörü ile izlenir) |
| Hava Sıcaklığı Sensörü | -20°C ile +50°C aralığı, ±0,5°C doğruluk (25°C'de) |
| Çevresel Sensör Girişleri | 1× analog (0-1V) + 1× SDI-12 — toprak nemi/sıcaklığı için (örn. opsiyonel Stevens HydraProbe II, ayrı satılır) |
| Veri Depolama | USB flash bellek portu |
| WiFi | Kurulum/izleme ve internet bağlantısı için dahili erişim noktası |
| Güç | 7-16 VDC (kullanıcı tarafından sağlanır) |
| Güç Tüketimi | Isınmada 15W (12V @ 1,2A); normal çalışmada 7,2W (12V @ 0,6A) |
| Muhafaza | Menteşeli, dayanıklı polikarbonat |
| Çalışma Sıcaklığı | -20°C ile +50°C, yoğuşmasız |
| Konsol Boyutları | 60,75 (U) × 30 (Y) × 30 (G) cm |
| Konsol Ağırlığı | 8,5 kg |
| Toprak Solunum Haznesi Hacmi | 2500 cm³ |
| Açığa Çıkan Toprak Alanı | 336 cm² |
| Toprak Yakası (Soil Collar) İç Çapı | 20,7 cm (8″) |
